1 操控電纜應選用銅導體。
?
2 操控電纜的額外電壓不得低于所接回路的作業電壓，宜選用450／750V。
3 操控電纜的絕緣類型和護層類型挑選應契合敷設環境條件和環境維護的要求，并應契合有關規則。
4 操控電纜芯數挑選應契合下列規則：
1）操控、信號電纜應選用多芯電纜。當芯線截面為1．5mm2和2．5mm2時，電纜芯數不宜超越24芯。當芯線截面為4mm2和6mm2時，電纜芯數不宜超越10芯。
2）操控電纜宜留有備用芯線。備用芯線宜結合電纜長度、芯線截面及電纜敷設條件等要素歸納考慮。
3）下列狀況的回路，相互間不該合用同一根操控電纜：
①溝通電流和溝通電壓回路、溝通和直流回路、強電和弱電回路；
②低電平信號與高電平信號回路；
③溝通斷路器雙套跳閘線圈的操控回路以及分相操作的各相弱電操控回路；
④由配電設備至繼電器室的同一電壓互感器的星形接線和開口三角形接線回路。
4）弱電回路的每一對往復導線應置于同一根操控電纜。
5）來自同一電流互感器二次繞組的三相導體及其中性導體應置于同一根操控電纜。
6）來自同一電壓互感器星形接線二次繞組的三相導體及其中性導體應置于同一根操控電纜。來自同一電壓互感器開口三角形接線二次繞組的2(或3)根導體應置于同一根操控電纜。
5 操控電纜截面挑選應契合下列規則：
1）維護設備電流回路截面應使電流互感器差錯不超越規則值；
2）繼電維護及自動設備電壓回路截面應按最大負荷時電纜的電壓降不超越額外二次電壓的3％；
3）操控回路截面應按維護最大負荷時操控電源母線至被控設備間銜接電纜的電壓降不該超越額外二次電壓的10％；
4）強電操控回路截面不該小于1．5mm2，弱電操控回路截面不該小于0．5mm2；
5）丈量回路電纜截面應契合現行國家標準《電力設備的電丈量外表設備設計規范》GB／T 50063的規則。

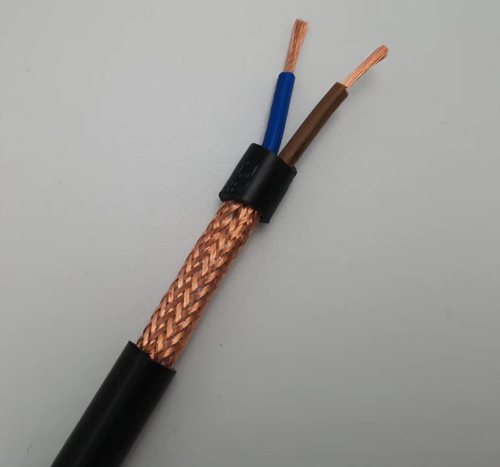

6 操控電纜金屬屏蔽挑選應契合下列規則：
1）強電回路操控電纜，除坐落高壓配電設備或與高壓電纜緊鄰并行較長需按捺攪擾外，可不含金屬屏蔽；
2）弱電信號、操控回路的操控電纜，當坐落存在攪擾影響的環境又不具有有用抗攪擾辦法時，應具有金屬屏蔽；
3）微機型繼電維護及計算機監控體系二次回路的電纜應選用屏蔽電纜；
4）操控和維護設備的直流電源電纜應選用屏蔽電纜。
7 操控電纜金屬屏蔽類型挑選，應按或許的電氣攪擾影響采納歸納按捺攪擾辦法，并應滿意下降攪擾或過電壓的要求，一起應契合下列規則：
1）坐落110kV及以上配電設備的弱電操控電纜宜選用總屏蔽或雙層式總屏蔽。
2）用于集成電路、微機維護的電流、電壓和信號接點的操控電纜應選用屏蔽電纜。
3）計算機監控體系信號回路操控電纜的屏蔽挑選應契合下列規則：
①開關量信號可選用總屏蔽；
②高電平模擬信號宜選用對絞線芯總屏蔽，必要時也可選用對絞線芯分屏蔽；
③低電平模擬信號或脈沖量信號宜選用對絞線芯分屏蔽，必要時也可選用對絞線芯分屏蔽復合總屏蔽。
4）其他狀況，應按電磁感應、靜電感應和地電位升高級影響要素，選用適合的屏蔽型式。
5）電纜具有鋼鎧、金屬套時，應充分利用其屏蔽功用。
8 操控電纜金屬屏蔽的接地方法應契合下列規則：
1）計算機監控體系的模擬信號回路操控電纜屏蔽層不得構成兩點或多點接地，應集中式一點接地；
2）集成電路、微機維護的電流、電壓和信號的操控電纜屏蔽層應在開關安頓場所與操控室一起接地；除本條第1款、第2款狀況外的操控電纜屏蔽層，當電磁感應的攪擾較大時，宜選用兩點接地；靜電感應的攪擾較大時，可選用一點接地；
3）兩層屏蔽或復合式總屏蔽宜對內、外屏蔽別離選用一點、兩點接地；
4）兩點接地挑選，尚宜在暫態電流效果下屏蔽層不被燒熔；
5）不該運用電纜內的備用芯代替屏蔽層接地。
